冶金設備液壓泥炮的概況及特點

冶金設備的維修——液壓泥炮在線改造

(1)概況

    梅鋼一號高爐原采用BG-300型液壓泥炮，使用美國威格士的液壓元件。BG-300型液壓泥炮由轉炮機構、壓炮機構、打泥機構三個部分組成，在使用過程中：其故障點多、設備維修頻繁的問題日益突出；其結構復雜，特別是更換打泥機構的時候很不方便；轉炮運動時晃動較大；壓炮輪子容易卡在門型框架的軌道上；調整鐵口高低時比較麻煩，相當于更換打泥機構；液壓設計不合理，壽命短、故障多，壓炮沒有同步回路設計。

針對上述情況，為適應高爐冶煉不斷強化的需求，必須對原有的液壓泥炮進行改造。經過認真的分析論證，決定將原有的BG-300型液壓泥炮改造為DDS型，并在高爐計劃?rùn)z修時進行在線改造。下表是梅鋼一號高爐改造前和改造后液壓泥炮性能的比較。

一號高爐液壓泥炮改造前后的性能比較



(2) DDS型液壓泥炮的特點

    ①取消了壓炮機構。

    ②泥炮炮頭對鐵口的中心調整非常方便，調整余量較大，可以向上調整400mm，向下調整250mm，左右調整200mm。

    ③在旋轉機構上不采用旋轉接頭，直接使用硬管加高壓軟管的連接方式，減少了泄漏點。

    ④打泥標尺直接連接到液壓缸的缸體，操作人員能直觀、清晰地知道鐵口的深度、打泥量。

    ⑤旋轉裝置的連桿機構采用集中干油潤滑，減少了關節軸承的磨損及損壞。

(3)液壓系統的特點

    ①系統中采用平衡閥加液控單向閥（液壓鎖），可實現轉炮后的最佳保壓，以保證爐前鐵口的安全。

    ②采用不帶二次溢流的平衡閥，板式安裝，用來防止載荷引起液壓缸的“失控”，也可用作防破閥，實現緩沖、吸振，并能自動防止過載。

③在X油路設置出口單向節流閥，易控制方向閥的關閉時間。

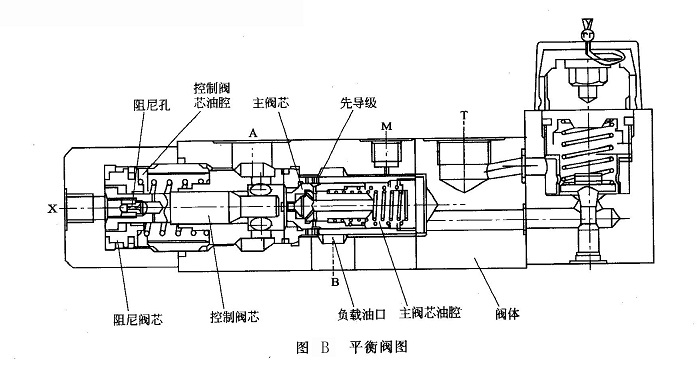

④借助于控制閥芯中的節流孔和阻尼閥芯的兩端可以實現開啟過程的阻尼，節流孔還能起粗過濾器的作用（見圖B）。

⑤采用手動換向閥操作，換向閥中位機能為Y型，可以減少系統大量熱量的產生。

⑥系統中增設了獨立的冷卻系統。

⑦打泥缸和轉炮缸的活塞采用YX加O形圈組合密封。
