冶金設備的維修_高爐鼓風機液壓系統原理及功能
某公司動力廠6號風機、是高爐生產的關鍵設備之一，其為全靜葉可調軸流式電動鼓風機。吸入風量5500m3/min，出口風壓0.45MPa（表壓），轉速44lOr/min，電機功率36140kW。其靜葉角度調整及放風門開啟由一套液壓系統完成。由于該系統設計施工等原因，自投產以來，運行不穩定，時常發生油壓波動，引起機組掉閘，影響了高爐穩定生產。
該動力油系統主要由泵站、靜葉調整閥組（伺服控制）、放風門閥組（比例控制）三部分組成，工作壓力12.5MPa、最大工作流量59L/min。

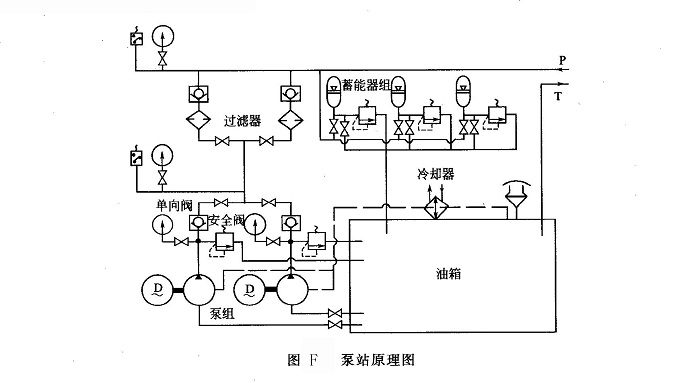

泵站（圖F）主要由泵組（一用一備）、溢流閥、蓄能器、過濾器、油箱等組成。泵組采用恒壓變量泵(PVB20)，通過調節其變量裝置可保持出口油壓穩定在12. 5MPa。溢流閥整定壓力為14MPa，起超壓保護作用。當系統壓力低于11MPa時，報警并啟動備用泵；壓力低于9MPa時，機組停機。蓄能器起保壓和補充系統瞬時流量作用；過濾器可保證系統清潔度達到伺服系統工作要求（NAS7級以上），過濾器壓差超過0.2MPa時報警，操作人員進行切換并更換濾芯。

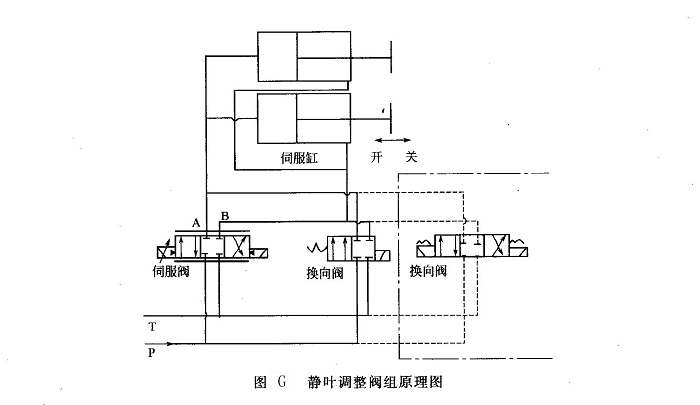

靜葉調整閥組由MOOG72伺服閥、電磁換向閥組成，見圖G。
風機正常工作時由伺服閥通過伺服缸控制靜葉開度(28°～70°)，滿足高爐各種工況的需要。機組啟動時，要求靜葉釋放(14°～28°)在3s內完成，以保證機組迅速通過旋轉失速區。遇有機組緊急停機時，電磁換向閥失電通油，使鼓風機靜葉快速關到14°，以保護機組安全。
放風機作為鼓風機的重要保護手段之一，要求具有慢關快開功能。機組配有兩組自動液壓放風機（蝶閥），其每組控制單元由比例閥、二位三通電磁閥、二位三通電磁球閥、溢流閥（三個）、液壓鎖、單向閥、蓄能器等部件組成(圖H)。
鼓風機組正常工作時，電磁閥、電磁球閥處于封閉狀態，由比例閥調整控制閥門位置；當發生故障停機或發生逆流時，電磁閥、電磁球閥通油，使放風門快速打開，迅速放風。由于放風機距泵站較遠，在現場又增設了蓄能器以補償沿程阻力損失，保持壓力恒定，安全閥-1調定壓力為13.5MPa，以保護閥組，另外兩個安全閥主要防止液壓缸沖擊。
