液壓軸向柱塞泵試驗裝置和方法
(6)試驗方法
①試驗裝置

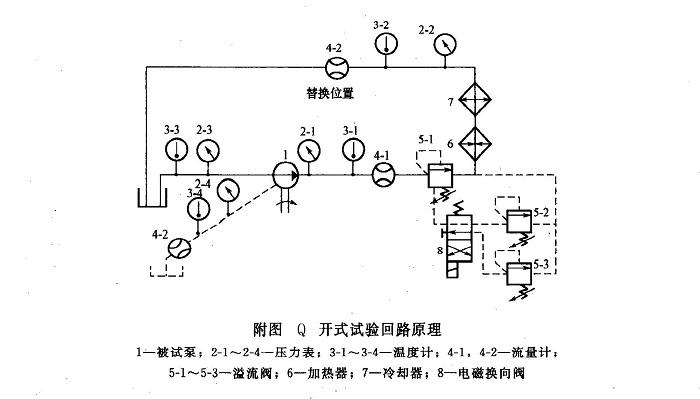

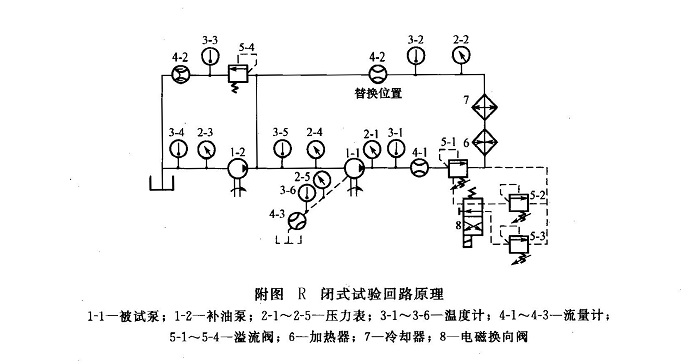

a. 軸向柱塞泵試驗應具備符合附圖Q或附圖R所示試驗回路的試驗臺。
b．壓力測量點的位置。壓力測量點應設置在距被試泵進、出油口(2～4)d處(d為管道內徑)。穩態試驗時，允許將測量點的位置移至距被試泵更遠處，但應考慮管路的壓力損失。
c．溫度測量點的位置。溫度測量點應設置在距壓力測量點(2～4)d處，且比壓力測量點更遠離被試泵。
d．噪聲測量點的位置。噪聲測量點的位置和數量應按GB/T 17483的規定。
②試驗條件
a. 試驗介質。試驗介質應為被試泵適用的工作介質。試驗介質的溫度：除明確規定外，型式試驗應在(50±2)℃下進行，出廠試驗應在(50±4)℃下進行。試驗介質的黏度；40℃時的運動黏度為42～74mm2/s（特殊要求另行規定）。試驗介質的污染度：試驗系統油液的固體顆粒污染等級不應高于GB/T 14039-2002規定的-/19/16。
b．穩態工況。在穩態工況下，被控參量平均顯示值的變化范圍的規定與齒輪泵相同，參見附表11。應在穩態工況下記錄試驗參量的測量值。
c．測量準確度。測量準確度等級分為A、B、C三級，型式試驗不應低于B級，出廠試驗不應低于C級。各等級測量系統的允許系統誤差的規定與齒輪泵相同，參見下表。
測量系統的允許系統誤差
|
測量參量 |
測量準確等級 |
||
|
A |
B |
C |
|
|
壓力（表壓力p＜0.2MPa時）/kPa |
±1.0 |
±3.0 |
±5.0 |
|
壓力（表壓力p≥0.2MPa時）/% |
±0.5 |
±1.5 |
±2.5 |
|
流量/% |
±0.5 |
±1.5 |
±2.5 |
|
轉矩/% |
±0.5 |
±1.0 |
±2.0 |
|
轉速/% |
±0.5 |
±1.0 |
±2.0 |
|
溫度/℃ |
±0.5 |
±1.0 |
±2.0 |
③試驗項目和試驗方法
a．跑合。跑合應在試驗前進行。在額定轉速下，從空載壓力開始逐漸加載，分級跑合。跑合時間與壓力分級應根據需要確定，其中額定壓力下（變量泵為70%截流壓力）的跑合時間應大于2min。
b．出廠試驗。出廠試驗項目與試驗方法按下表的規定。
軸向柱塞泵出廠試驗項目與試驗方法
|
序號 |
試驗項目 |
試驗方法 |
試驗類型 |
備注 |
|
1 |
容積效率試驗 |
在額定工況下，測量容積效率 |
必試 |
|
|
2 |
總效率試驗 |
在額定工況下，測量容積效率 |
抽試 |
CY系列軸向柱塞泵可不進行該項試驗 |
|
3 |
變量特性試驗 |
在額定轉速①下，是被試泵變量機構全程往復變化三次 |
必試 |
僅對變量泵 |
|
4 |
超載性能試驗 |
在最大排量、額定轉速①、最高壓力或125%的額定壓力（選擇其中高著）的工況下，連續運轉不少于1min |
抽試 |
|
|
5 |
外滲漏檢查 |
在上述全部試驗過程中，檢查動、靜密封部位，不得有外滲漏 |
必試 |
|
①允許采用試驗轉速代替額定轉速，試驗轉速可由企業根據試驗設備條件自行確定，但應保證產品性能。
