液壓泵、馬達空載排量標注說明
測量準確度等級
(1)測量準確度等級。根據所需準確度要求，試驗應按照有關各方的商定以A、B、C三種測量準確度等級之一來進行。
注1：A級和B級適用于要求非常準確地測定性能的特殊場合。
注2：注意A級和B級試驗要求非常準確的儀器和方法，因此會增加這類試驗的費用。
(2)誤差。所使用的任何測量?jī)x器和方法，應通過校準或與國際基準比對證明其具有不超過附表6所給系統誤差的測量能力。
測量?jī)x器的允許系統誤差
|
受控參數 |
各測量準確度等級對應的測量系統的允許誤差 |
||
|
A |
B |
C |
|
|
轉速/% |
±0.5 |
±1 |
±2 |
|
流量/% |
±0.5 |
±1.5 |
±2.5 |
|
壓力[表壓p＜0.15MPa(1.5bar)]/MPa(bar) |
±0.001
（±0.01） |
±0.003
（±0.03） |
±0.005
（±0.05） |
|
壓力[表壓p≥0.15MPa(1.5bar)]/% |
±0.5 |
±1.5 |
±2.5 |
|
試驗介質溫度/℃ |
±0.5 |
±1 |
±2 |
附錄B（規范性附錄）
用零壓力截取法進行空載排量的計算
(1)總則。在整個壓力范圍內排量名義上是恒定的，應記錄流量。如果空載排量的初始計算結果與制造商規定的整個連續額定壓力范圍內的名義空載排量不符時，宜重新測試，測試時應增加泵的進口壓力或增加馬達的出口壓力。
應確認空載排量的偏差不是由于試驗介質溫度控制誤差、測量誤差或任何參數控制誤差所致。應在適當條件下重新評價可疑值，以確定此數據是否在誤差內或是在規定的試驗條件下確實存在于預期性能中的異常。如果試驗導致可疑值，應在適當條件下重新進行試驗。

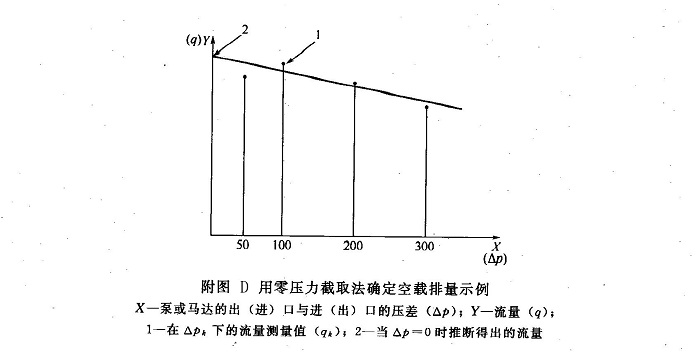

(2)空載排里Vi的計算方法。在若干泵出口或馬達進口的壓力p下，通過測量液壓泵出口或馬達進口的流量q確定液壓泵或液壓馬達的空載排量（見附圖D）。
首先消除明顯的隨機誤差，然后用最小二乘法建立在規定的壓力范圍內q和p之間的最佳線性關系。用零壓力截取q相對于△p的特性曲線，即可確定空載排量Vi，因?yàn)檎麄€(gè)，壓力范圍內空載排量名義上是恒定的（見附圖D），依據每一組試驗條件（即軸轉速、試驗介質溫度和被試件的排量），通過式（附-1）和式（附-2）所示方程的最小二乘法確定空載排量Vi，用mL/r表示。
Vi=q0/n(當△p=0時)（附-1）
Vi=
式中 q0——△p=0時的流量，L/min；
qi——第i次在Api時測得的流量，L/min；
n——軸轉速，r/min；
△p——壓差，即出口與進口間的壓力差，MPa (bar)；
△pi——特定的泵出口或馬達進口的壓差，MPa (bar)；
k——試驗過程中泵的出口壓力或馬達的進口壓力的測量數量。
