電液數字液壓泵

    眾所周知，采用電液伺服或電液比例控制的液壓泵對于實現液壓系統控制的自動化和節能具有重要意義。但此類泵如采用計算機控制，則需要數模轉換器(DAC)，電氣接口復雜，且由于對油液污染較為敏感，故制造及使用維護要求較高。而數字控制的液壓泵（簡稱數字液壓泵）可以克服上述缺陷，現簡介如下。

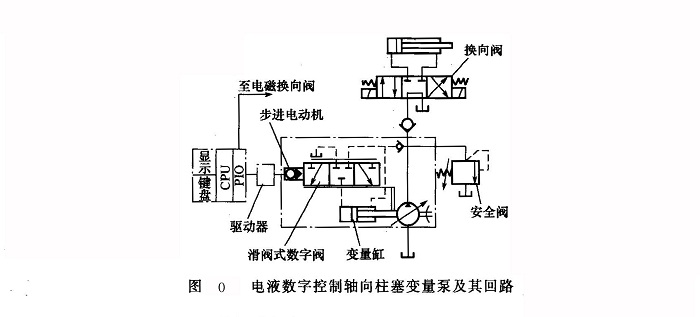

數字控制的液壓泵也由主體和變量機構兩部分組成，其中變量機構采用電液數字控制閥進行控制和調節。圖O所示為一種滑閥式數字閥控制的軸向柱塞變量泵。其工作原理是：把執行機構的速度轉換成脈沖信號，通過微機控制步進電動機，經機械轉換器將步進電動機的旋轉運動轉換為直線運動，控制滑閥式數字閥的開度及方向，從而控制進入變量缸的壓力和方向，以實現對柱塞泵斜盤傾角的控制，獲得所需流量，泵的壓力自動跟隨負載變化。因而這是一種既無壓力過剩、又無流量過剩的功率自適應液壓泵。若泵的主油路被換向閥切斷或接至油箱，微機控制泵的斜盤處于零偏角位置；若系統出現過大負載，則可由安全閥進行保護。

    由于液壓系統的壓力參數是隨負載變化的，故對于工況不變的主機設備，例如液壓機等，可將流量數據以軟件方式輸入微機，在設備工作時，可以完全獲得其與負載壓力和流量適應的特性曲線，且可通過修改軟件達到調整和修改特性曲線的目的。而對于工況具有隨機特性的主機設備，例如液壓挖掘機等，計算機可根據壓力傳感器和流量傳感器以及發動機上速度傳感器的反饋信息，獲得既適應負載要求又適應發動機燃油最經濟要求的最佳節能系統。

    總之，電液數字泵是機電液一體化的液壓泵，具有以下特點。

    ①可以構成既無壓力損失又無流量損失的功率自適應系統，提高系統效率，實現節能。

    ②容易實現泵的計算機控制尤其是微機控制，故有的生產廠將此類泵稱為微機控制變量泵。

    ③可直接與計算機接口(不需DAC)，并易于通過改變軟件獲取所需的控制特性，可以代替現有各種變量泵，工況適應能力強，使用維護方便。

    ④可構成閉環系統，響應特性好，重復精度高，調節范圍寬。

    ⑤與伺服泵相比，抗污染能力強，可靠性高。

    由于目前電液數字液壓泵商品化產品較少，故用戶可通過在現有變量泵的變量機構上加裝步進電動機獲得數字泵。
