葉片馬達的典型結構

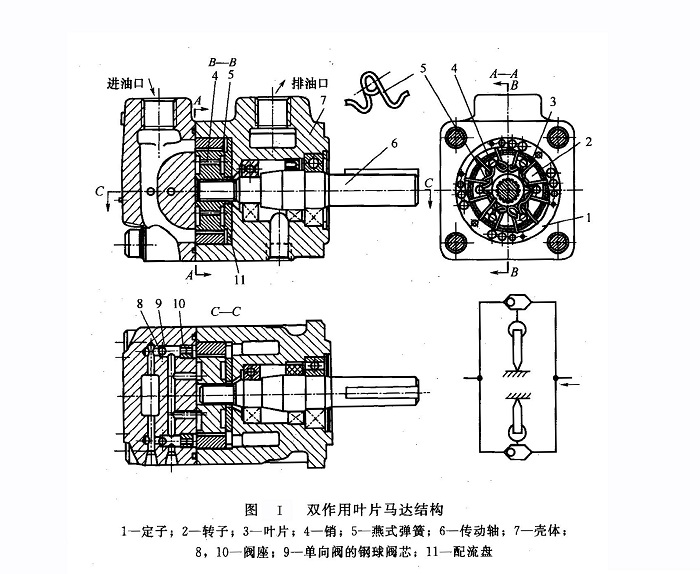

圖I所示為一種雙作用葉片馬達結構。馬達主要由定子1、轉子2、葉片3、配流盤11、殼體7和傳動軸6等零部件組成。與雙作用葉片泵相比，雙作用葉片馬達在結構上有以下特點。

    ①定子內表面曲線由四個工作區段和四個過渡區段組成。

    ②葉片數通常取為偶數(圖I所示馬達的葉片數為12),葉片在轉子中對稱布置，工作時轉子所承受的徑向液壓力平衡，因此軸承受力較小。

    ③馬達中的葉片徑向放置，傾角θ=0°；葉片頂端對稱倒角，以適應正反轉要求。

    ④葉片底部裝有由銷4固定的燕式彈簧5，以保證馬達在啟動時，葉片能緊貼定子內表面，形成密閉容積，以防啟動時高、低壓腔串通。

    ⑤葉片底部通以高壓油，使葉片與定子可靠接觸。為了保證葉片底部在馬達正反轉時都能通人高壓油，馬達的殼體7內需裝設一組特殊結構的單向閥，圖I中8、10為閥座，9為單向閥的鋼球閥芯，右下方圖是閥的工作原理示意。

    為了提高葉片馬達的工作壓力和轉速，應減小葉片和定子間的壓緊力，以減小其間的接觸磨損。與葉片泵一樣，通常采用減薄葉片厚度、雙葉片結構、彈簧葉片結構、子母葉片結構及階梯葉片結構等方法，減小葉片與定于的接觸應力，減少磨損，提高馬達壽命。

    為了提高葉片馬達的容積效率，可采用浮動配流盤，在壓力油作用下，配流盤壓向轉子端面，當端面磨損時，可以自動補償軸向間隙。
