實用計算公式及特性曲線
1.7.2工程實用計算公式
為了便于液壓馬達的選擇、使用與維護，下表給出了工程上常用的液壓馬達計算公式。
工程商常用的液壓馬達計算公式
|
項目 |
計算公式 |
符號意義 |
|
|
名稱 |
單位 |
||
|
理論流量qt |
L/min |
Qt=Vn/1000 |
V——液壓馬達的排量，mL/r；
n——液壓馬達的轉速，r/min；
△p——液壓馬達的進出口壓力差，MPa |
|
實際流量q |
Q=qt/ηv=Vn/(1000vη) |
||
|
輸出功率Po |
kW |
Po=△pqη/60 |
|
|
輸入功率Pi |
Pi=△pq/60 |
||
|
理論轉矩Tt |
N·m |
Tt=△pV/(2π) |
|
|
實際轉矩T |
T=△pVηm/(2π) |
||
|
容積效率ηv |
% |
ηv=qt/q |
|
|
機械效率ηm |
ηm=T/Tt |
||
|
總效率η |
η=ηvηm |
||
1.7.3特性曲線
液壓馬達的特性曲線也包括一般特性曲線、全特性曲線和無因次特性曲線。了解這些特性曲線有利于液壓馬達的特性分析、研制、使用與維護工作的進行。

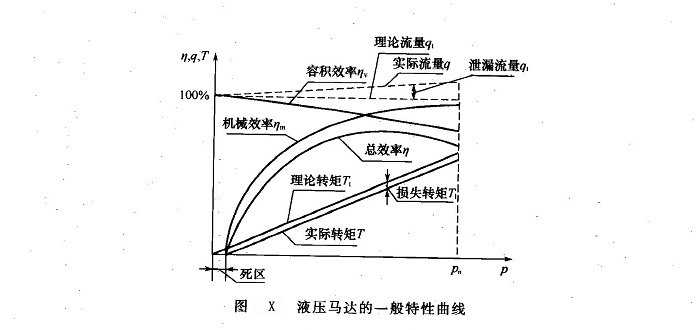

(1)一般特性曲線液壓馬達的一般特性曲線是效率、流量、轉矩等性能參數與工作壓力p之間的關系曲線，如圖X所示。由圖可見：
①在不同的工作壓力下液壓泵的這些參數值都是不同的。
②實際流量q隨工作壓力p增大而增大，但泵的容積效率η，隨工作壓力p增大而減小。由于內摩擦力的存在，工作壓力p在等于零附近，使馬達的轉矩、機械效率和總效率特性曲線存在一個“死區”，即實際轉矩、機械效率和總效率均為零，只有當工作壓力使馬達達到啟動轉矩后才開始運轉而輸出轉矩。馬達的機械效率η。從零開始，隨壓力增大而迅速增大，而后變緩，所以總效率始于零，且有一個最高點，顯然，液壓馬達應工作在此點附近。
(2)全特性曲線 為了全面反映液壓馬達的效率特性，便于用戶了解和選取高效率工作區域，需作出整個轉速和壓力范圍內的特性曲線，稱為全特性曲線（或稱為全效率特性曲線或通用特性曲線）。如圖Y所示，通常全特性曲線的橫坐標用轉速n表示，縱坐標一側表示轉矩T，另一側表示壓力。在圖中要繪出等效率曲線。
(3)無因次特性曲線 馬達的基本特性參數與無因次變量（μn/Ap）(△p、μ、n分別為馬達的壓力差、油液動力黏度和轉速)之間的關系稱為液壓馬達的無因次特性曲線，它可以代表數不勝數的特性曲線。
液壓馬達的無因次效率特性曲線如圖Z所示。可以看出：液壓馬達的容積效率η，隨壓力差△p的增大而減小，隨油液黏度μ及轉速n的增大而增大；機械效率η。隨壓力差△p的增大而增大，隨油液黏度μ及轉速n的增大而減??；總效率η也是μn /Ap的函數。
