液壓泵的主要參數及共性問題
1.6.2工程實用計算公式
為了便于液壓泵的選擇、使用與維護，下表給出了工程上常用的液壓泵計算公式。
工程上常用的液壓泵計算公式
|
項目 |
計算公式 |
符號意義 |
|
|
名稱 |
單位 |
||
|
理論流量qt |
L/min |
Qt=Vn/1000 |
V——液壓泵的排量，mL/r；
n——液壓泵的轉速，r/min0；
△p——液壓泵的進出口壓力差，MPa |
|
實際流量q |
Q=qtηv=Vnηv/1000 |
||
|
輸出功率Po |
kW |
Po=△pq/60 |
|
|
輸入功率Pi |
Pi=△pq/(60η) |
||
|
理論扭矩Tt |
N·m |
Tt=△pV/(2π) |
|
|
實際轉矩T |
T=πpV/(2πηm) |
||
|
容積效率ηv |
% |
ηv=q/qt |
|
|
機械效率ηm |
ηm=Tt/T |
||
|
總效率η |
η=ηvηm |
||
1.6.3特性曲線
液壓泵的特性曲線包括一般特性曲線、全特性曲線和無因次特性曲線。了解這些特性曲線，有利于液壓泵的分析、研制、使用與維護工作的進行。
(1) 一般特性曲線液壓泵一般特性曲線是實際流量q、輸入功率Pi、容積效率ηv、機械效率ηm、總效率η等性能參數與工作壓力戶之間的關系曲線。這種性能曲線是對應一定品種的工作介質，在某個轉速和某一溫度下通過試驗得出的，如圖K所示。由圖可見：
X%60%7B0WZOF2.png)
①在不同的工作壓力下液壓泵的這些參數值都是不同的。
②泵的容積效率ηv，（或?qū)嶋H流量q）隨工作壓力p增大而減小。因?yàn)楣ぷ鲏毫?span lang="EN-US">p等于零時，理論輸出功率為零，相應的機械效率為零，當壓力升高后，最初機械效率ηm。迅速上升，而后變緩，所以總效率始于零，且有一個最高點，液壓泵應工作在此點附近。

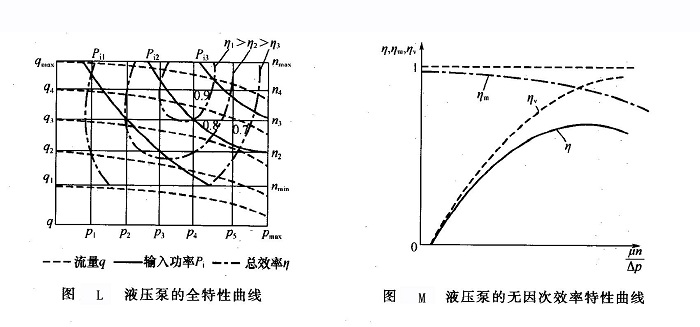

(2)全特性曲線 為了揭示某種液壓泵在整個允許工作的轉速范圍內的全特性，常用泵的全特性（通用特性）曲線表示。如圖L所示，通常曲線的橫坐標用壓力p（或壓力相對值p/pmax）表示；縱坐標一側表示流量q（或流量相對值q/qmax），另一側表示轉速n（或轉速相對值n/nmax）。在圖中要繪出等效率曲線ηi、等功率曲線Pii以及等容積效率曲線ηvi等。
通用特性曲線的繪制方法是，分別在i個不同工作轉速ni下，作出i個如圖K所示的特性曲線，然后找出每張圖中的等功率點和等效率點，繪入圖L中即得。
P6PS.png)
(3)無因次特性曲線流量與容積效率、轉矩與機械效率、功率與總效率等這些液壓泵的基本特性與泵的壓差△p、介質黏度μ（動力黏度）和轉速n等運行工況參數有關，如果它們之中的任何一個發生變化，都將引起泵的流量、轉矩、功率和效率等特性曲線的變化，故特性曲線數不勝數。
為了便于采用流體動力學的相似理論對液壓泵進行系列化設計，有時要用到泵的無因次特性曲線。這種特性曲線反映了上述泵的基本特性參數與無因次變量（△p/μn）之間的關系，可以代表上述數不勝數的特性曲線。作為示例，此處僅給出液壓泵的無因次效率特性曲線（圖M）。由圖M容易看出液壓泵的容積效率ηv隨泵的壓力差△p的增大而減小，隨油液動力黏度μ及轉速n的增大而增大；機械效率ηm隨壓力差△p的增大而增大，隨油液黏度μ及轉速n的增大而減小。為了使液壓泵能夠在高效下運轉，應特別注意正確選擇和使用泵的工況條件。
