柱塞式液壓缸
柱塞式液壓缸是一種單作用液壓缸，其工作原理如圖D(a)所示，柱塞與工作部件連接，缸筒固定在機體上，當壓力油進入缸筒時，推動柱塞帶動運動部件向右運動，但反向退回時必須靠其他外力或自重驅動。所以通常成對反向布置使用，如圖D(b)所示，當柱塞的直徑為d，輸入液壓油的流量為qv壓力為p時，則
柱塞的速度v v=qv/A=4qv/πd2 (4-18)
柱塞的推力F F=pA=p（π/4）d2 (4-19)
因?yàn)橹揭簤焊椎闹c缸筒無配合要求，缸筒內孔不需精加工，甚至可以不加工。運動時由缸蓋上的導向套來導向，所以它特別適用在行程較長的場合。
A
3．?dāng)[動式液壓缸

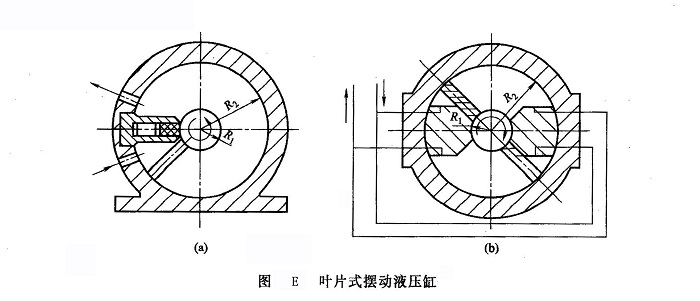

擺動式液壓缸是輸出轉矩并實現往復擺動的一種液壓缸。葉片式擺動液壓缸如圖E所示，按葉片數量可為單葉片、雙葉片和多葉片擺動缸。圖E(a)為單葉片擺動缸，它的擺動角度較大，可達300°。當擺動缸進出油口壓力分別為pl和p2，輸入流量為qv時，則
輸出轉矩T T=
(4-20)
角速度ω ω=2πn=
(4-21)
式中，6為葉片的寬度，R1、R2為葉片底部、頂部的回轉半徑。
997P]9{F8EEQO4$Y}P6N.png)
圖E(b)所示為雙葉片式擺動缸，它的擺動角度較小，可達150°，它的輸出轉矩是單葉片式的兩倍，而角速度則是單葉片式的一半。
4．其他液壓缸

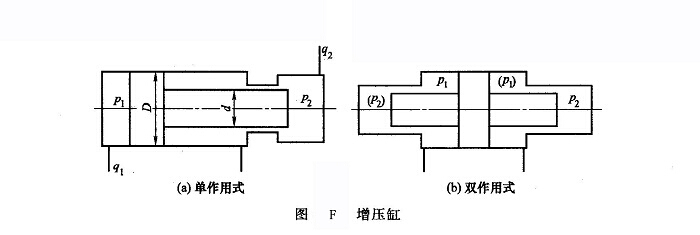

(l)增壓缸增壓缸又稱增壓器。增壓缸將輸入的低壓油轉變?yōu)楦邏河?，供液壓系統中的高壓支路使用。其工作原理如圖F所示。它由直徑不同（D和d）的兩個液壓缸串聯而成，大缸為原動缸，小缸為輸出缸。設輸入原動缸的壓力為pl，輸出缸的出油壓力為p2，根據力平衡關系，有如下等式
(π/4)d2p2=(π/4)D2p1
整理得
p2=(D2/d2)p1 (4-22)
式中，比值D2/d2稱為增壓比。
增壓比代表其增壓能力。顯然增壓能力是在降低有效流量的基礎上得到的，也就是說增壓缸僅僅是增大輸出的壓力，并不能增大輸出的能量。
單作用增壓缸在小活塞運動到終點時，不能再輸出高壓液體，需要將活塞退回到左端位置，再向右行時才又輸出高壓液體，即只能在一次行程中輸出高壓液體。為了克服這一缺點，可采用雙作用增壓缸，如圖F(b)所示，由兩個高壓端連續向系統供油。
(2)伸縮缸伸縮缸又稱多級缸，它由兩級或多級活塞缸套裝而成，圖G所示為其示意圖，前一級活塞缸的活塞就是后一級活塞缸的缸筒。伸縮缸逐個伸出時，有效工作面積逐次減小，因此，當輸入流量相同肘，外伸速度逐次增大；當負載恒定時，液壓缸的工作壓力逐次增高。空載縮回的順序一般是從小活塞到大活塞，收縮后液壓缸總長度較短，結構緊湊，適用于安裝空間受限制而行程要求很長的場合。例如，起重機伸縮臂液壓缸、自卸汽車舉升液壓缸等。
(3)齒輪缸齒輪式液壓缸又稱無桿式活塞缸，它由兩個柱塞和一套齒輪齒條傳動裝置組成，如圖H所示，當壓力油推動活塞左右往復運動，齒條就推動齒輪件往復旋轉從而齒輪驅動工作部件（如組合機床中的旋轉工作臺）作周期性的往復旋轉運動。它多用于自動線、組合機床等的轉位或分度機構中。
