主要參數的確定



    1．初選液壓缸工作壓力

    所設計的動力滑臺在工進時負載最大，在其他工況負載都不太高，初選液壓缸工作壓力p₁=4MPa。

    2．計算液壓缸主要尺寸

鑒于動力滑臺要求快進、快退速度相等，液壓缸可選用單桿式的并在快進時作差動連接。此時液壓缸無桿腔工作面積A₁應為有桿腔A₂的兩倍，即活塞桿外徑d與液壓缸內徑D有d=0.707D的關系。

    在鉆孔加工時，液壓缸回油路上必須有背壓p₂，以防被鉆通時滑臺突然前沖?？扇?span lang="EN-US">p₂=0.8MPa?？爝M(jìn)時液壓缸雖然作差動連接，但是由于油管中有壓降△p存在，有桿腔的壓力必須大于無桿腔，估算時可取△p約為0.5MPa?？焱藭r(shí)回油腔中有背壓，這時p₂也可按0.5MPa估算。

    由工進時的推力計算液壓缸的面積

F/η_m=A₁p₁-A₂p₂=A₁p₁-(A₁/2)p₂

  所以    A₁=(F/η_m)/(p₁-p₂/2)=34943/(4-0.8/2)=0.0097m²=97cm²

D==11.12cm

d=0.707D=7.86cm

    當按GB 2348-1980將這些直徑圓整成接近標準值時得D=11cm，d=8cm。由此求得液壓缸兩腔實際的有效面積為A₁=πD₂/4=95.03cm²，A₂=π(D₂-d₂)/4=44.77cm²。經檢驗，活塞桿的強度和穩定性均符合要求。

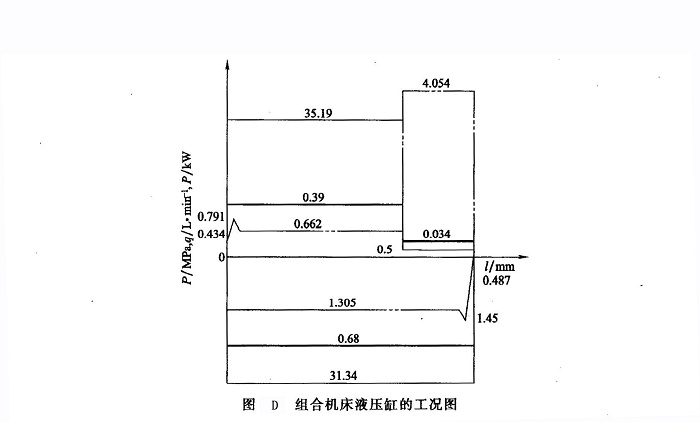

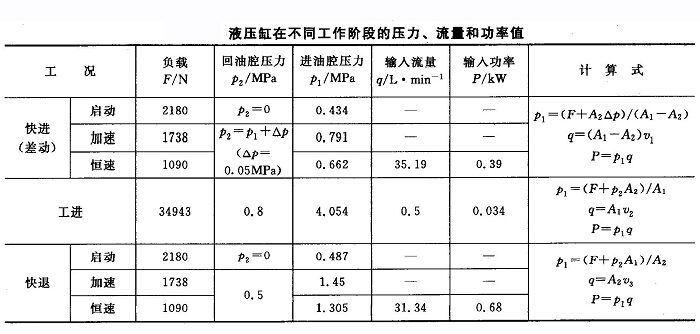

根據上述D與d的值，可以估算液壓缸在不同工作階段的壓力、流量和功率(見下表)，并據此繪出如圖D所示的液壓缸工況圖，其中粗實線、細實線和雙點畫線分別表示P、q、p。
