電液伺服閥結構及工作原理及應用
1.電液伺服閥結構及工作原理

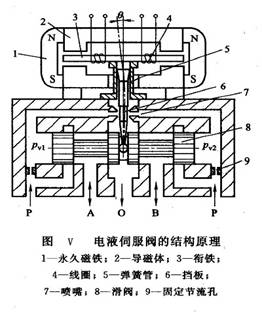

圖V所示為一種典型的電液伺服閥的結構原理。力矩馬達由一對永久磁鐵1、一對導磁體2、銜鐵3、線圈4和彈簧管5組成。雙噴嘴擋板閥構成了前置放大器；功率放大器為四邊滑閥。銜鐵3、彈簧管5與噴嘴擋板閥的擋板6連接在一起，擋板末端為小球狀，嵌放在滑閥8的中間凹槽內，構成反饋桿傳遞滑閥對力矩馬達的反饋力。
其工作原理如下：當線圈中無信號電流輸入時，銜鐵、擋板和滑閥都處于中間對稱位置，如圖所示。當線圈中有信號電流輸入時，銜鐵被磁化，與永久磁鐵和導磁體形成的磁場，合成產生電磁力矩，使銜鐵連同擋板偏轉θ角，擋板的偏轉使兩噴嘴與擋板之間的縫隙發生相反的變化，滑閥閥芯兩端壓力pv1、pv2也發生相反的變化，一個壓力上升，另一個壓力下降，從而推動滑閥閥芯移動。閥芯移動的同時使反饋桿產生彈性變形，對銜鐵擋板組件產生一反力矩。當作用在銜鐵擋板組件上的電磁力矩與彈簧管反力矩、反饋桿反力矩達到平衡時，滑閥停止移動，保持在一定的開口上，并有相應的流量輸出。由于銜鐵、擋板的轉角、滑閥的位移都與信號電流成比例變化，在負載壓差一定時，閥的輸出流量也與輸入電流成比例。當輸入信號電流反向時，輸出油液的方向也發生改變。所以，這是一種流量控制電液伺服閥。
2.電液伺服閥的應用
電液伺服閥在航空、航天和軍事等要求高精度和快速控制的領域普遍使用，在機床、軋鋼機、車輛等各種工業設備的開環或閉環的電液控制系統，特別是高的動態響應、大的輸出功率的場合也廣泛應用。
