順序閥



    順序閥是以壓力作為控制信號，在一定的控制壓力作用下自動接通或切斷某一油路，控制執行元件做順序動作的壓力閥。

根據控制方式的不同，順序閥可分為內控式和外控式。內控式順序閥是直接利用閥進口處的油壓力來控制閥芯的動作，從而控制閥口的啟閉；而外控式順序閥是用外來的控制油壓控制閥口的啟閉，也稱為液控順序閥。

    根據結構形式的不同，順序閥可分為直動式順序閥和先導式順序閥兩種。目前應用較多的是直動式順序閥，因?yàn)樗哂薪Y(jié)構簡單、調節壓力低、工藝性好、反應靈敏等優點。但在調節壓力較高時，應采用先導式順序閥，因?yàn)榇藭r(shí)若仍然采用直動式順序閥，調壓彈簧會很粗、很硬，使閥的工作不靈敏，性能變差，甚至在結構上不易實現。

    1．結構與工作原理

    (1)內控式  圖O所示為內控式直動式順序閥。從圖中可以看出，直動式順序閥與直動式溢流閥相似，其主要差別是：順序閥的出油口連接到系統中的其他壓力回路，以操縱另一個液壓缸或其他元件的動作，而溢流閥的出油口直接連接油箱；順序閥的泄漏油單獨接油箱（外泄方式），而溢流閥的泄漏油則經閥的內部孔道與回油腔相通。

    當順序閥的進油口壓力低于其調壓彈簧的調定壓力時，閥口關閉；當進油口壓力超過彈簧的調定壓力時，閥口開啟，接通油路，使其下游的執行元件動作。調節調壓彈簧的預緊力可調節順序閥的開啟壓力。

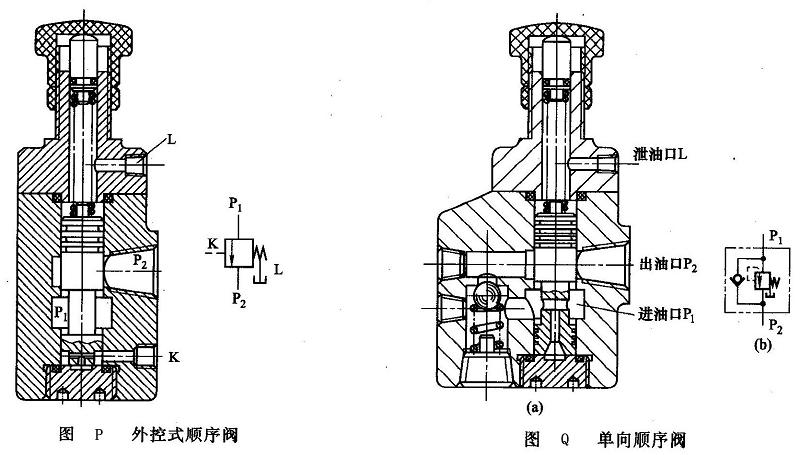

(2)外控式外控式順序閥是在普通順序閥的基礎上增加了液控部分。外控順序閥的閥芯的移動不再受進油腔的壓力控制，而是由與控制油口K相通的外部控制油液壓力來控制。如圖P所示，來自外部的控制油液從控制口K進入閥芯底部，當控制油液的壓力超過調壓彈簧的調定值時，閥芯向上移動，閥口打開，P₁口和P₂口接通。因?yàn)橥饪厥巾樞蜷y的閥芯的移動不受進油腔的壓力控制，和進油腔的壓力無直接關系，彈簧剛度可以選得較小，只需克服摩擦力，使閥芯復位即可，所以外部控制壓力可以較低。外控順序閥的泄漏方式也采用外泄方式。

    (3)單向順序閥在實際使用中往往只希望油液在一個方向流動時受順序閥控制，但在反方向油液流動時則自由通過，這時可采用單向順序閥。單向順序閥是由單向閥和順序閥并聯組合而成的組合閥。圖Q所示為一種單向順序閥結構。當油液從P₁口進入時，單向閥關閉，在進口油壓超過調壓彈簧的調定值時，順序閥打開，油液從P₂口流出；當油液反向進入時，經單向閥從P₁口流出。

    單向順序閥也可分為內控式和外控式兩類，還可分為內泄式和外泄式兩類。

各種順序閥的控制與泄油方式及其職能符號如下表所示。
