液動換向閥

液動換向閥是靠液壓力來改變閥芯位置的換向閥。

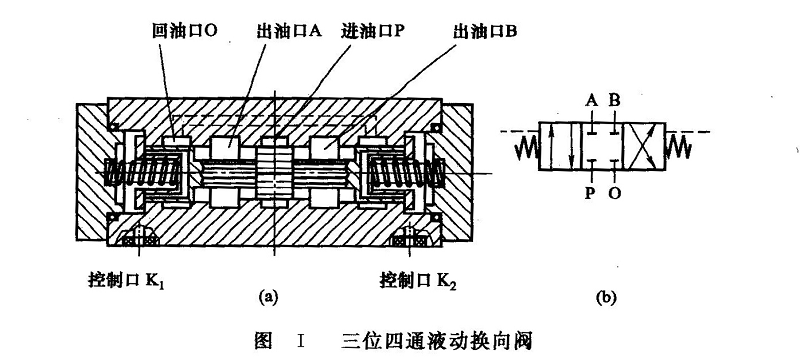

圖I (a)所示為一種三位四通液動換向閥的結構原理。當控制油口K₁通壓力油、K_z回油時，閥芯右移，P與A通，O與B通；當油口K_z通壓力油、K₁回油時，閥芯左移，P與B通，O與A通；當K₁、K_z都不通壓力油（即如圖所示的位置）時，閥芯在兩端對中彈簧的作用下處于中間位置。圖I (b)為其職能符號。

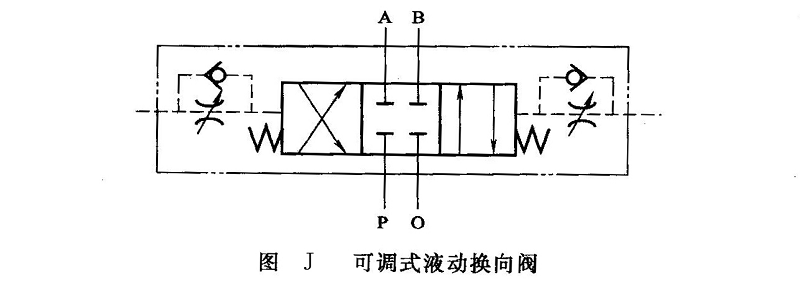

液壓操縱可給予閥芯很大的推力，因此液動換向閥適用于壓力高、流量大、閥芯移動行程長的場合。在液動換向閥的控制油路上往往裝有可調的單向節流閥（稱阻尼器），以便分別調節換向閥芯在兩個方向上的運動速度，改善換向性能。阻尼器和液動換向閥可連成一體也可獨立。帶阻尼器的液動換向閥職能符號如圖J所示。
