手動換向閥

 (l)手動換向閥  手動換向閥是用手動杠桿操縱閥芯移動，來改變閥的工作位置，控制液體流動的方向。

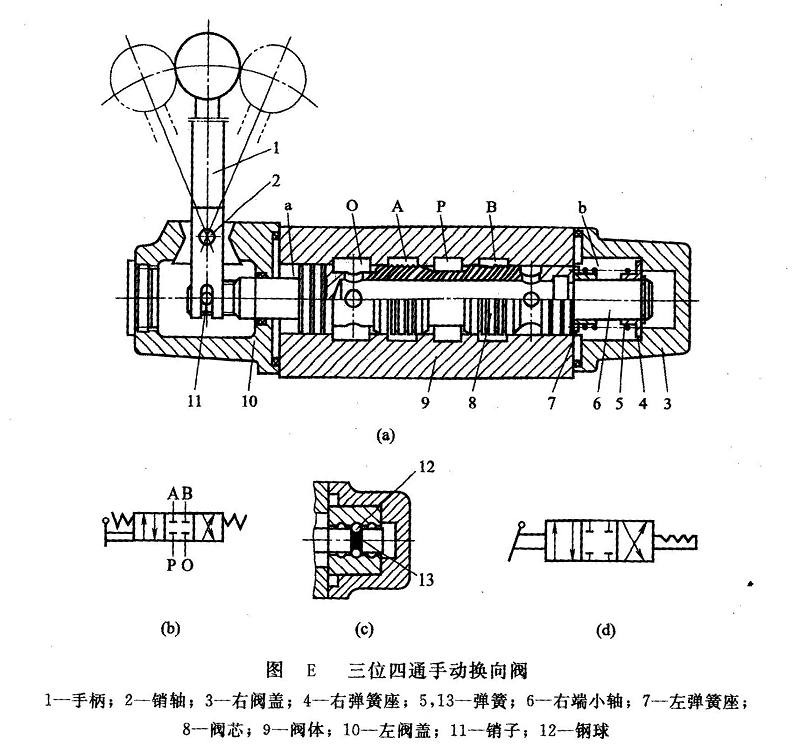

手動換向閥閥芯的定位方式有鋼球定位式和彈簧復位式兩種。圖E為彈簧復位式三位四通手動換向閥，左端為操縱手柄，右端為彈簧自動復位機構。推動手柄1向右，閥芯8向左移動直至左右彈簧座7和4相碰為止（這時彈簧5受壓縮）。此時，P口和A口相通， B口經閥芯軸向孔與0口相通；推動手柄向左，閥芯向右移動至左右彈簧座7和4相碰為止。此時，P口與B口相通，A口與O口相通。鋼球定位式是當操縱手柄外力取消后，閥芯依靠鋼球定位保持在換向位置。彈簧復位式是當操縱手柄外力取消后，彈簧使閥芯自動回復到初始位置。松開手柄，閥芯在彈簧力的作用下自動回到中間位置（中位），這時P、O、A、B全部封閉（即圖示位置）。這種換向閥適用于動作頻繁、工作持續時間短的場合，其操作比較安全，常應用于工程機械。

圖E (c)所示為鋼球定位式三位四通換向閥的定位原理：當用手柄撥動閥芯時，閥芯可以借助彈簧13和鋼球12保持在左、中、右任何一個位置上。這種結構應用予機床、液壓泵、壓機、船舶及工程機械等。圖E (d)為其職能符號。

手動換向閥有一個特點就是：可通過操縱手柄控制閥芯和行程在一定范圍內（中間位置到換向終止位置之間）變動，即各油口的開度可以根據需要進行調節，使其在換向的過程兼有節流的功能。
