高速開關式數字閥的技術性能

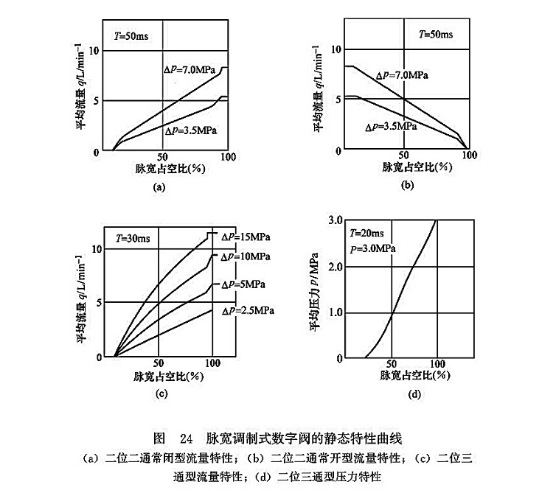

脈寬調制式數字閥的靜態特性（控制特性）曲線如圖24所示。由圖24可見，控制信號太小時不足以驅動閥心，太大時又使閥始終處于吸合狀態，因而有起始脈寬和終止脈寬限制。起始脈寬對應死區，終止脈寬對應飽和區，兩者決定了數字閥實際的工作區域。必要時可以用控制軟件或放大器的硬件結構消除死區或飽和區。當采樣周期較小時，最大可控流量也小，相當于分辨率提高。

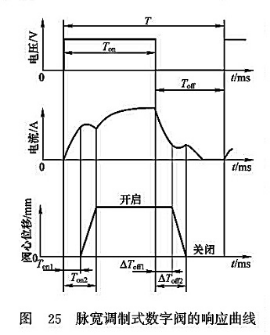

脈寬調制式數字閥的動態特性可用它的切換時間來衡量。由于閥心的位移較難測量，可用控制電流波形轉折點得到閥心的切換時間。圖25所示為脈寬調制式數字閥的響應曲線，其動態指標是最小開啟時間T_on和最小關閉時間T_off，一般通過調整復位彈簧使兩者相等。當閥心完全開啟或完全關閉時，電流波形產生一個拐點，由此可判定閥心是否到達全開或全關位置，從而得到其切換時間。不同脈寬信號控制時，動態指標也不同。
