數控液壓板料折彎機故障分析與處理

某WE67K-63/2500型數控液壓板料折彎機數控系統，為荷蘭Delem的DA-24e折彎機專用數控系統。液壓系統為德國博世(Bosch)折彎機專用液壓系統。后擋料(X軸)由MT30M4-38直流伺服電動機驅動，帶編碼器，半閉環控制?；瑝K(Y軸)由液壓系統的液壓缸帶動，光柵尺位置檢測，數控系統控制的電液同步控制。

1．故障現象

機床正常開機起動時，按下液壓泵起動按鈕，滑塊沒有快速向上抬起，而是停在下面不動；并且液壓泵及液壓管路發出“嗡嗡翁”的悶響，似乎要“悶車”了，而數控系統無報警，檢查電器及其連接線路，均正常。

2．故障分析和排除

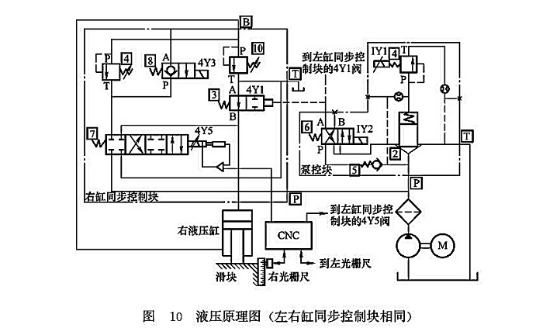

根據故障情況分析，問題應出在液壓系統上。根據動作規范圖（見圖7-9），可能造成故障的原因是：①同步控制塊中由數控系統控制的4Y5比例換向閥沒有動作(見圖10)，使液壓泵打出的油無法進入液壓缸下腔，因此滑塊不能抬起；②泵控塊中由數控系統控制的1Y1比例溢流閥沒有動作，處于卸荷狀態，使液壓泵打出的油沒能進入同步控制塊，直接流回到油箱；或是動作沒有完全到位，提供給兩邊液壓缸的壓力不足以抬起滑塊。液壓原理圖（左右缸同步控制塊相同）如圖10所示。

第①種可能原因很快就被否定了，因為機床左右液壓缸各有一個相同的4Y5比例換向閥，兩個閥同時出現故障的幾率非常小，所以問題就被鎖定在第②種原因上。

1Y1比例溢流閥內可能有異物卡住了閥心，即使數控系統發出了動作信號，而閥心動作沒有完全到位，提供給兩邊液壓缸的壓力不足以抬起滑塊。液壓泵及液壓管路發出的悶響聲，應是高壓油高速流過系統管路引起振動和液壓泵在不正常的負荷下運轉發出的。

將1Y1比例溢流閥拆下后，取出閥心及各零件，連同閥體全部放入汽油中浸泡清洗了三次（橡膠密封圈用煤油清洗），裝上開機重新起動，故障排除，機床運行正常。
