電液比例閥的靜態特性

電液比例閥的靜態特性是指穩定工作條件下，比例閥各靜態參數（流量、壓力、輸入電流或電壓）之間的相互關系。這些關系可用相關特性方程或在穩定工況下輸入電流信號由0增加至額定值I_n，又從額定值減小到。的整個過程中，被控參數(P或Q)的變化曲線（簡稱特性曲線）來描述。如圖1所示，電液比例閥的理想靜態特性曲線應為通過坐標原點的一條直線，以保證被控參數與輸入信號完全成同一比例。但因?yàn)殚y內存在摩擦、磁滯及機械死區等因素，故閥實際靜態特性曲線是一條封閉的回線。此回線與通過兩端平均直線之間的差別，反映了穩態工況下比例閥的控制精度和性能，這些差別主要由非線性度、滯環、分辨率、重復精度等靜態性能指標參數進行描述。

1．非線性度

比例閥實際特性曲線上各點與平均斜線間的最大電流偏差I_Lmax。與額定輸入電流I_n的百分比，稱為電液比例閥的非線性度(見圖1)。非線性度越小，比例閥的靜態特性越好。電液比例閥的非線性度通常小于10%。

2．滯環

電液比例閥的輸入電流在作一次往復循環中，同一輸出壓力或流量對應的輸入電流最大差值I_Gmax與額定輸入電流的百分比，稱為電液比例閥的滯環誤差，簡稱滯環(見圖6-1)。滯環越小，比例閥的靜態性能越好。電液比例閥的滯環通常小于7%，性能良好的比例閥滯環小于3%。

3．分辨率

使比例閥的流量或壓力產生變化（增加或減少）所需輸入電流的最小增量值與額定輸入電流的百分比，稱為電液比例閥的分辨率。分辨率小時靜態性能好，但分辨率過小會使閥的工作不穩定。

4．重復精度

在某一輸出參數（壓力或流量）下從一個方向多次重復輸入電流，多次輸入電流的最大差值I_Rmax與額定輸入電流I_n的百分比，稱為電液比例閥的重復精度（見圖1），重復精度越小越好。

電液比例閥一般不在零位附近工作，而且對它的工作性能要求也不像電液伺服閥那樣高，因此比例閥的死區(見圖1)以及由于油溫和進出口壓力變化引起的特位漂移等，對閥的工作影響不太顯著，一般不作為電液比例閥的主要性能指標。

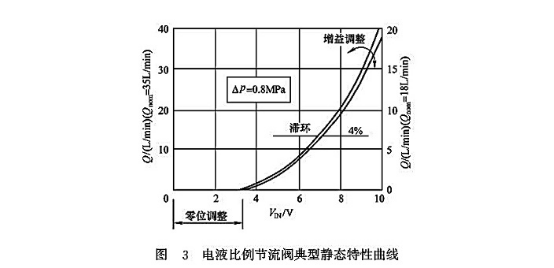

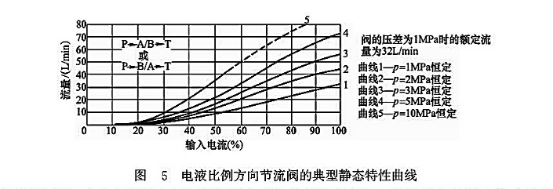

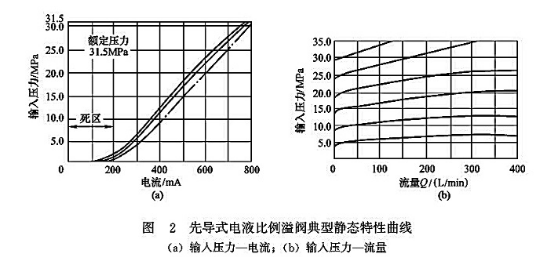

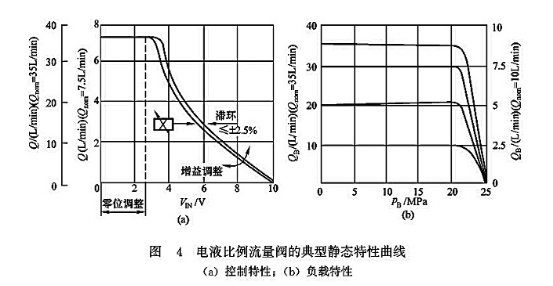

幾類電液比例閥的典型靜態特性曲線示例如圖2～圖5所示。
