MOOG E760Y電液伺服閥的使用與維修

MOOG E760Y系列電液伺服閥是一種高性能、雙噴嘴、力反饋流量控制閥，它具

有結構緊湊、工作性能穩定可靠、動態響應高、流量范圍寬、體積小等優點。

1．工作原理

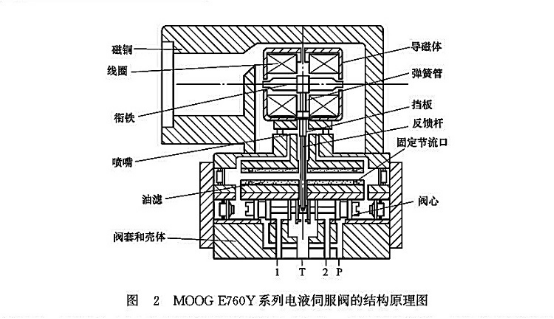

圖2是MOOG E760Y系列電液伺服閥的結構原理圖，它有電磁部分和液壓部分兩者組成。在電磁部分中，銜鐵與擋板連接在一起，由固定在閥座E的彈簧管支撐著。擋板插在兩個噴嘴之間，形成兩個可變節流口。反饋桿從擋板內部伸出，它的小球插在滑閥閥心中間的小槽內。永久磁鐵和導磁體形成一個固定磁場，當線圈中沒有電流通過時，到磁體和銜鐵間的四個氣隙中的磁通都是口g，銜鐵處于中間位置，此時液壓油從供油腔P通過內部過濾器及兩個固定的節流孔，然后流過噴嘴擋板形成的可變節流孔流回回油腔T。

當有控制電流輸入時，一組對角方向氣息中的磁通增加，而另一組方向氣息中的磁通減小，于是銜鐵在此力作用下克服彈簧管的彈性反作用力而偏轉一角度，并偏轉到磁力所產生的力矩和彈性反作用力所產生的力矩平衡為止。同時擋板因銜鐵的偏轉而產生撓曲，它導致了兩個噴嘴與擋板間的間隙變化，一邊的可變節流面積減少，另一邊的可變節流面積增加，致使噴嘴腔產生壓差，作用在滑閥閥心的端面上，使閥心向相應的方向移動一段距離，壓力油就通過滑閥開口流向液壓缸。當滑閥移動時，擋板反饋桿的球頭跟著移動，在擋板組件上產生一個力矩，使銜鐵向著相應方向偏轉，并使擋板在兩噴嘴間的偏移量減少，這就是反饋?zhàn)饔?。反饋?zhàn)饔玫慕Y(jié)果是使滑閥兩端壓差減少。當滑閥上的液壓作用力和擋板球頭因移動而產生的彈性反作用力達到平衡時，滑閥便不再移動，并保持在這一開口度上。換言之，閥心移動一直持續到由于反饋桿彎曲產生的反饋力矩與控制電流產生的力矩相平衡為止，此時擋板基本上處于中位。

2．使用與維護

MOOG E760Y系列電液伺服閥對液壓系統有著較高的要求。伺服閥工作性能的穩定性很大程度上依賴于液壓系統介質品質的高低。介質的顆粒清潔度要求不低于NAS6級。除在液壓泵站泵的出口安裝有名義過濾精度為3μm的過濾器外，在伺服閥的進口前還裝有一個3μm的二級保護過濾器。

根據使用與維護經驗，該伺服閥在使用與維護上應注意以下幾個方面：

1)定期取樣化驗液壓介質的顆粒污染度，并根據化驗結果，制定出一個較合理的油品及濾芯更換周期，以保證介質的顆粒污染度不低于NAS6級。

2)液壓系統泵站的油箱溫度不能過高，應控制在50℃以下。

3)在環境濕度較高的地方使用該閥時，應在油箱上安裝可除濕的呼吸器，以保證介質的含水量不超過0.006%。

4)在更換液壓系統其他元件時（如密封、閥件），必須保證操作時的清潔衛生，以防對液壓系統造成污染。

5)更換下來的伺服閥，一般情況下經過修理便可再次使用，但最好送專業廠家檢修為宜，以確保伺服閥的性能可靠。

6)伺服閥在發生故障前，往往可根據許多途徑判斷出它的工作狀態，為此，預見性的更換較之被動更換，更能保證整個系統的工作穩定性。
