鐵道工程設備_液壓救援起重機回轉制動失靈故障

(1)概述

    某機務段NS1601型160t伸縮臂式液壓救援起重機在一次事故救援時，首次發現該起重機回轉制動失靈或制動遲緩，當停止回轉操作時，不能立即制動，繼續滑動一段距離，只有靠打反向回轉來應急對付。在另一次事故救援中，因吊重作業時回轉制動失靈險釀事故。由于該問題的存在，操作人員在操縱時心有余悸，該設備的使用存在嚴重的安全隱患，給機車救援工作造成直接影響。

    問題曾反映到制造廠，經多次檢查處理，包括廠方技術人員現場指導和兄弟單位來人幫助檢查分析，對該起重機回轉控制回路進行了多次反復的檢查，均未查出原因。

    經過對液壓系統的設計結構和動態過程進行深入分析，提出了產生這種現象的一種可能性，經驗證符合實際情況，找到了故障原因，經過改進后恢復了正常制動，消除了使用中的安全隱患。

(2)回轉控制工作原理

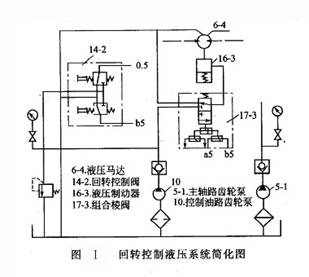

    液壓系統如圖I所示。齒輪泵10和5-1分別為液壓系統提供低壓控制油源和主油路驅動油源。液壓馬達制動器16-3依靠彈簧壓緊摩擦片使液壓馬達制動，當壓力油進入時壓縮彈簧，使制動器松閘。組合梭閥17-3控制制動器松閘油壓。

    操縱回轉手把14-2，使泵10提供的低壓油通過a5或b5進入多路換向閥控制馬達換向，同時向組合梭閥供油，使二位三通閥動作，打開回轉馬達制動器。多路閥換向后泵5-1提供的高壓油進入回轉馬達，驅動回轉機構做正向或反向回轉。

    當回轉操作停止時，a5或b5泄壓，二位三通閥回位，制動器泄壓制動。同時，多路換向閥回位，停止向馬達供油，回轉運動停止。
