液壓操動機構故障_超壓故障

(1)概述

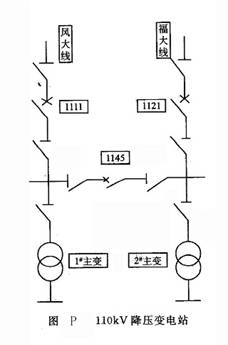

    某公司建有一座110kV的降壓變電站，其110kV主接線為內橋接線方式，如圖P所示。

    110kV配電設備為北京開關廠生產的ZF4-110/1250-31.5型SF6封閉式組合電器。斷路器的操動機構為該廠生產的CY3A型液壓操動機構，為半液壓常充壓儲能式操動，具有精度高、動作可靠、體積小、管道壓力損耗小、重量輕、操作噪聲小和失壓后再建壓時不慢分或慢合的特點。

(2)事故經過

    事故當日3時16分21秒，1145開關的液壓機構因壓力正常降低，液壓泵自動啟動運轉開始打壓，至3時17分28秒，主控室微機顯示器上出現了“漏氮超壓”報警信號，但液壓泵仍沒有停止運轉。待值班人員跑到現場，液壓油已呈霧狀從液壓油路的幾個部位向外噴射，值班員緊急拉下了液壓泵電動機的電源開關，液壓泵電動機才停止運轉。高壓油路中的油繼續向外噴射，直至壓力降為零。

    事后經檢查，液壓回路中有一個接頭處的密封墊損壞，另有儲壓器活塞桿下端頭向外漏油。整個系統中的油幾乎全部漏在外面。

(3)故障原因的分析判斷

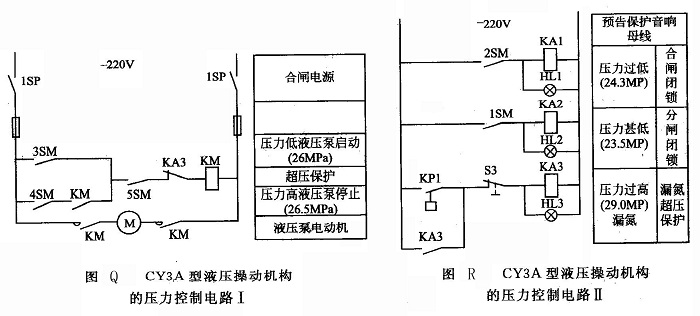

    CY3A型液壓操動機構的壓力控制主要由4個微動開關(1SM～4SM)和1個電接點壓力表(KPI)完成，如圖Q和圖R所示。電接點壓力表KP1用于微動

開關4SM失靈情況下的超壓和漏氮保護。

    從事故時的現象分析，可能是下列原因所致。

    ①微動開關4SM故障微動開關4SM失靈以后，液壓泵不停轉，壓力繼續升高，最后使電接點壓力表上限接點閉合，發出“漏氮超壓”報警信號，信號燈HL3點亮。

    ②中間繼電器KA3故障  KA3出現故障以后，當系統發出“漏氮超壓”信號時，KA3的觸點不接通，致使液壓泵不停轉，最終導致超壓事故的發生。
